Ayyıldız Mühendislik, 25 yılı aşkın deneyimi ile tünel, altyapı ve çelik konstrüksiyon alanlarında yüksek kaliteli mühendislik çözümleri sunar. Modern üretim tesisleri, güçlü makine parkuru ve uzman kadrosuyla uluslararası standartlarda üretim yapar. Yenilikçi yaklaşımıyla güveni, dayanıklılığı ve mühendisliği bir araya getirerek geleceği inşa eder.
BOYUTLAR | R32-L | R32-N | R32-S | R32-SS | R38-L | R38-N | R38-S | R51-L | R51-N | R51-S |
DIŞ ÇAP (mm) | 32,00 | 32,00 | 32,00 | 32,00 | 38,00 | 38,00 | 38,00 | 51,00 | 51,00 | 51,00 |
İÇ ÇAP (mm) | 19,50 | 18,50 | 15,00 | 13,00 | 21,00 | 18,50 | 16,50 | 33,50 | 32,50 | 29,00 |
KESİT ALANI (mm²) | 380,00 | 430,00 | 520,00 | 560,00 | 635,00 | 760,00 | 800,00 | 850,00 | 970,00 | 1.140,00 |
ÇEKME MUKAVEMETİ (kN) | 250,00 | 280,00 | 360,00 | 400,00 | 430,00 | 500,00 | 550,00 | 550,00 | 660,00 | 800,00 |
AKMA MUKAVEMETİ (kN) | 190,00 | 230,00 | 280,00 | 330,00 | 350,00 | 400,00 | 450,00 | 450,00 | 540,00 | 630,00 |
AĞIRLIK (kg/m) | 3,10 | 3,40 | 4,10 | 4,50 | 5,50 | 6,00 | 6,50 | 7,00 | 8,40 | 9,00 |
ÇELİK KALiTE | ISO 10208 | |||||||||
UZUNLUK (m) | 3,4 VE 6 MT | 3 VE 4 MT | ||||||||
KULLANIM ALLANIMI | KARAYOLLARI, DEMİRYOLLARI, TÜNELLER, MADENLER, BARAJLAR VB | |||||||||
MALZEME | KAYNAKSIZ SOĞUK İŞLEM GÖRMÜŞ ÇELİK BORUDAN ÜRETİLMİŞTİR. | |||||||||
AKSESUARLARI | MANŞON, BİT, SOMUN, PLAKA | |||||||||

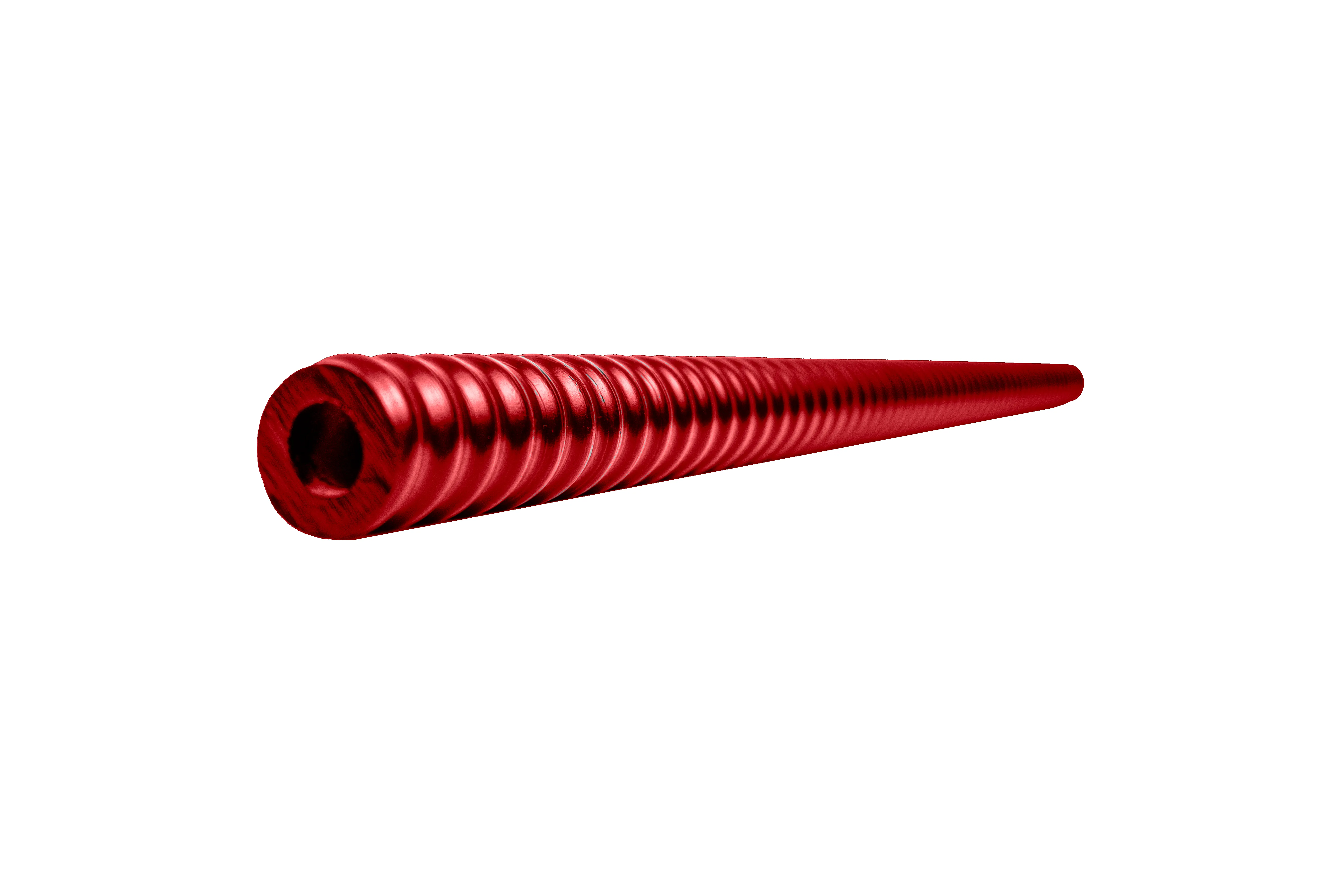

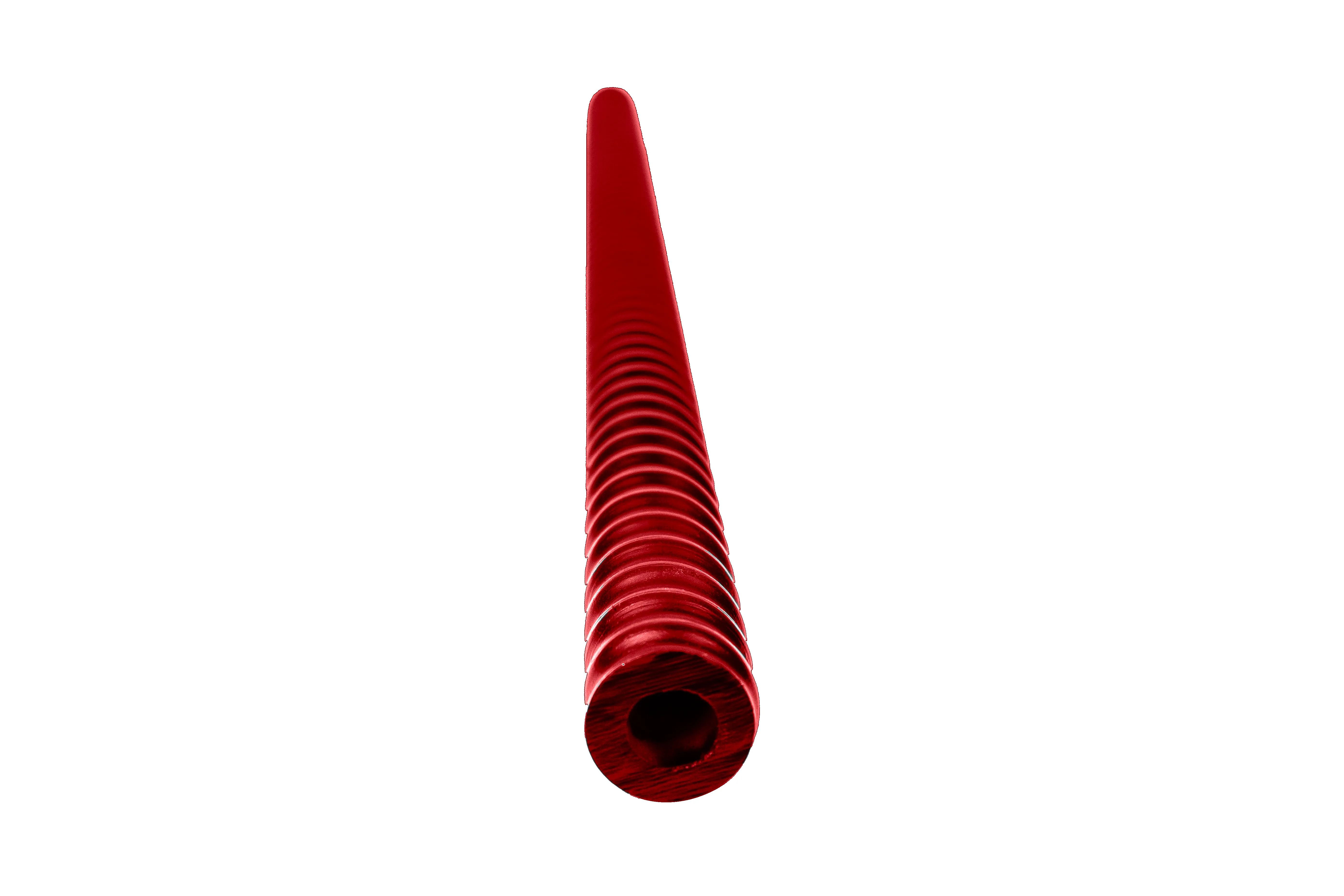

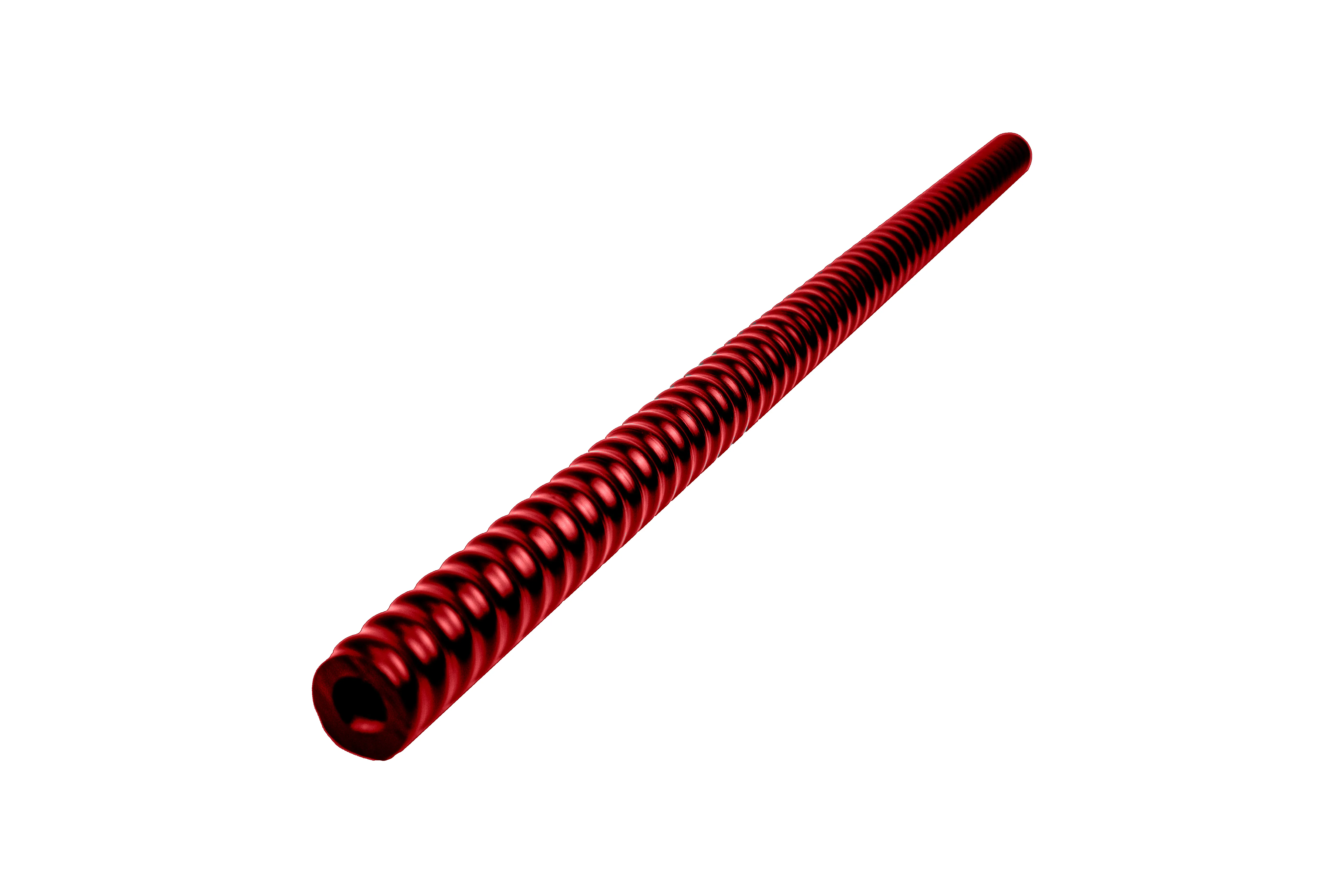

Ay-Yıldız Mühendislik tarafından sunulan Kendinden Delen Bulon (İbo Bulon) sistemleri, zorlu zemin koşullarında hızlı, güvenli ve etkin güçlendirme sağlamak için geliştirilmiş modern ankraj çözümleridir. Sistem; içi boş, dış yüzeyi yivli özel tasarım bulonlardan ve delme işlemini gerçekleştiren bit uçlarından oluşur. Bu yapı sayesinde delme, ankraj ve enjeksiyon işlemleri tek aşamada tamamlanır.
İçi boş tasarıma sahip bulonlar, delme sırasında su ve havanın rahatça geçişine olanak sağlayarak kırıntıların temizlenmesini kolaylaştırır. Delme tamamlandığında doğrudan enjeksiyona geçilmesi sayesinde uygulama süresi kısalır. Enjeksiyon şerbeti, bulonun içinden geçerek hem bulon çevresini hem de zemin ile bulon arasındaki boşlukları tamamen doldurur. Sistem; taşıma plakası, ankraj kafası ve bulonları birbirine bağlayan kaplinlerle birlikte yüksek dayanım ve istenen ankraj boyunu elde etmeyi mümkün kılar.
Ay-Yıldız Mühendislik İbo Bulon sistemleri, farklı zemin koşulları ve geniş uygulama alanları için ideal bir çözümdür:
Bu geniş kullanım alanı, kendinden delme özelliği ve esnek ankraj boyu sayesinde sistemin zorlu mühendislik projelerinde en çok tercih edilen çözümlerden biri olmasını sağlar.
Ay-Yıldız Mühendislik İbo Bulon sistemleri, zemin güçlendirme süreçlerinde yüksek performans ve pratiklik sunar:
